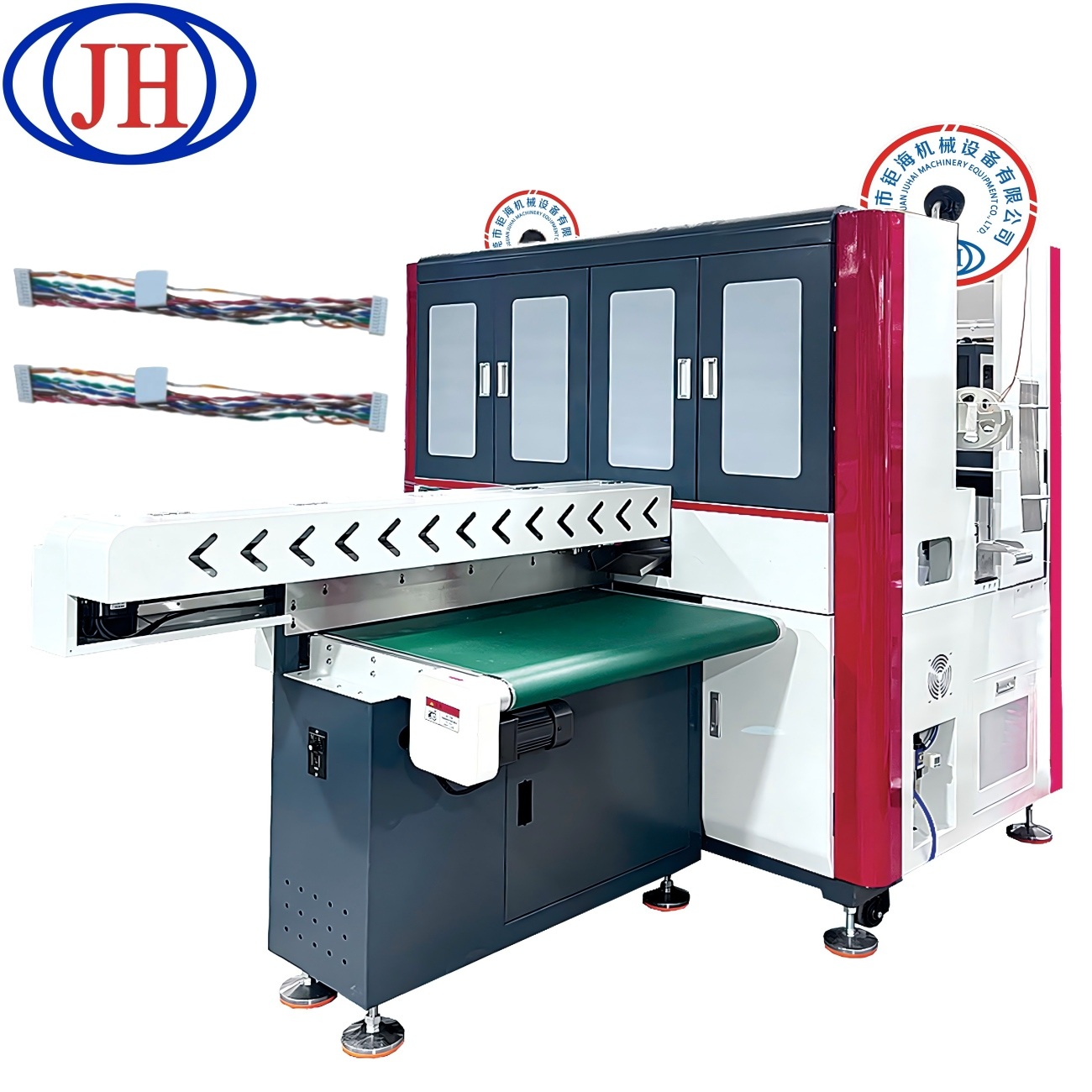

Máquina de inserção de crimpagem com torção de fio integrada

Máquina de inserção de crimpagem com torção de fio integrada

$20000-30000 /Set/Sets

Tipo de pagamento:	T/T
Incoterm:	EXW
Quantidade de pedido mínimo:	1 Set/Sets
transporte:	Ocean,Land,Air
porta:	Shenzhen

Model:

JH-07B-6J

Contato Agora

Descrição do produto

Atributos do produto

Modelo: JH-07B-6J

marca: Máquinas JH

Origin: China

Certificação: ISO9001

Setor Aplicável: Planta de manufatura

Serviço Fora Da Garantia: Suporte online

Relatório De Teste Mecânico: Forneceu

Tipo De Marketing: Novo Produto 2019

Período De Garantia Do Componente Principal: 3 anos

Componentes Do Núcleo: PLC

Velho E Novo: Novo

Lugar De Origem: China

Período De Garantia: 1 ano

Inspeção De Fábrica De Vídeo: Forneceu

Embalagem & Entrega

Unidades de venda	:	Set/Sets
Tipo de pacote	:	caixa de madeira
Exemplo de imagem	:

The file is encrypted. Please fill in the following information to continue accessing it

JH-07B-6J Máquina de crimpagem de extremidade dupla totalmente automática e inserção de extremidade única com torção de fio integrada



Descrição do produto

Inserção automatizada de terminal com inspeção 100%: Monitoramento da força de crimpagem e visão mecânica garantem uma montagem perfeita para aplicações críticas.

Destaques do produto

1. Automação total – alimentação/corte automático do fio, crimpagem de extremidade dupla com torção do fio intermediário (2-4 fios), inserção na extremidade A, torção/estanhagem na extremidade B e monitoramento de CQ integrado.

2. Saída de alta velocidade – Processa até 24 fios simultaneamente por meio de um sistema servo acionado.

3. Ampla compatibilidade – Suporta caixas de passo de 0,8 mm a 3,96 mm e vários tipos de fio (AWG #32–#18).

4. Interface amigável – Controle por tela sensível ao toque, treinamento mínimo necessário.

5. Troca Rápida – Adaptação sem ferramentas para caixas 2P-20P.

6. Confiabilidade comprovada – Construído com componentes premium, incluindo servos, guias lineares HIWIN e parafusos TBI.

7. Classificação Automática – Identificação em tempo real de produtos OK/NG.

8. Personalização flexível – Funções de marcação opcionais disponíveis para pedidos padrão e especiais.

Estação de trabalho de chicote automático tudo-em-um: do carretel de fio ao conjunto de cabo acabado com terminais testados

Como um componente-chave de qualquer moderna linha de montagem de chicotes de fios, nossa máquina automática de inserção de invólucros fornece a etapa final crítica na montagem do conector. Esta máquina de chicote de fios de precisão garante que cada terminal esteja assentado de forma segura e correta, garantindo a confiabilidade de todo o sistema de produção automatizado.

Especificação principal da máquina:

Model	JH07B-6J Customized Dual-Crimp Single-Insert Twisting Machine
Standard Feature	Auto wire feed/cut; A-end: strip/crimp/insert; B-end: strip/crimp/twist (2-4 wires per pair)
Optional Function	Terminal pressure detection, CCD inspection, wire arrangement, 4/6-level twisting, housing/wire marking
Inspections	Flux/tin presence, wire presence/kinking, terminal/housing detection, air pressure alarm, motor fault, CCD vision (stripping, insertion, color sequence)
Production Capacity	Electronic wires: 250–300 cycles/hr (12 terminals/cycle, ≤200mm) Ribbon cables: 280–300 cycles/hr (24 terminals/cycle, ≤200mm)
Twisting Parameters	A-end untwisted length: ≥15mm B-end untwisted length: 8–18mm Max. 6 twisted pairs per cycle; 2–4 wires per twisted pair
Wire Length	Non-twisted wires: 35–800mm (customizable) Twisted wires: 50–600mm Ribbon cables: 60–800mm (customizable)
Cutting Accuracy	±0.1mm + 0.1% of length
Compatible Housing Pitch	0.8, 1.0, 1.2, 1.25, 1.5, 2.0, 2.5, 2.54, 3.0, 3.96mm (2P–12P single-row housings)
Applicable Wire Range	AWG#32-AWG#18
Strip&Tin Dimensions	A/B-end strip: 0–6mm B-end conductor twist: 4–6mm, tin dip: 0.5–6mm (customizable)
Air Pressure	0.5-0.7MPa (clean, dry air)
Machine Dimension	1900 × 2000 × 1800 mm (excluding twister/oven)
Power Supply	AC220V
Machine weight	Approx. 980 kg (excluding twister/oven)
Main component configuration	Servo/stepper motors (Inovance/Leadshine), TBI ball screws, HIWIN rails, Airtac cylinders, self-developed PLC, Yihada standard parts, Panasonic/Jiazhun sensors, Omron sensors, Hikvision vision system
