$35000-40000 /Set/Sets
| Tipo de pagamento: | T/T |
| Incoterm: | EXW |
| Quantidade de pedido mínimo: | 1 Set/Sets |
| transporte: | Ocean,Land,Air |
| porta: | Shenzhen |
Sombra:
Modelo: JH-05B-12J
marca: Máquinas JH
Origin: China
Certificação: ISO9001
Setor Aplicável: Planta de manufatura
Serviço Fora Da Garantia: Suporte online
Relatório De Teste Mecânico: Forneceu
Tipo De Marketing: Novo Produto 2019
Período De Garantia Do Componente Principal: 3 anos
Componentes Do Núcleo: PLC, Motor
Velho E Novo: Novo
Lugar De Origem: China
Período De Garantia: 1 ano
Inspeção De Fábrica De Vídeo: Forneceu
| Unidades de venda | : | Set/Sets |
| Tipo de pacote | : | caixa de madeira |
| Exemplo de imagem | : |
|
The file is encrypted. Please fill in the following information to continue accessing it
Destaque do produto:
1、Automação: Alimentação automática de fio, corte, crimpagem/inserção, torção/estanhagem com monitoramento QC.
2、Alta Saída:Processa até 24 fios simultaneamente através do sistema servo.
3 、 ampla compatibilidade: cabe em caixas de 0,8 、 1,0 、 1,2 、 1,25 、 1,5 、 2,0 、 2,5 mm e vários tipos de fios.
4 、 operação fácil: interface touchscreen, treinamento mínimo necessário.
5、Troca Rápida:adaptação de carcaça 2P-20P sem troca de ferramenta.
6 、 confiável: servo premium, trilhos e componentes de parafuso esférico.
7、Classificação automática: identifica produtos OK/NG automaticamente.
8 、 personalizável: suporta marcação e configurações especiais.

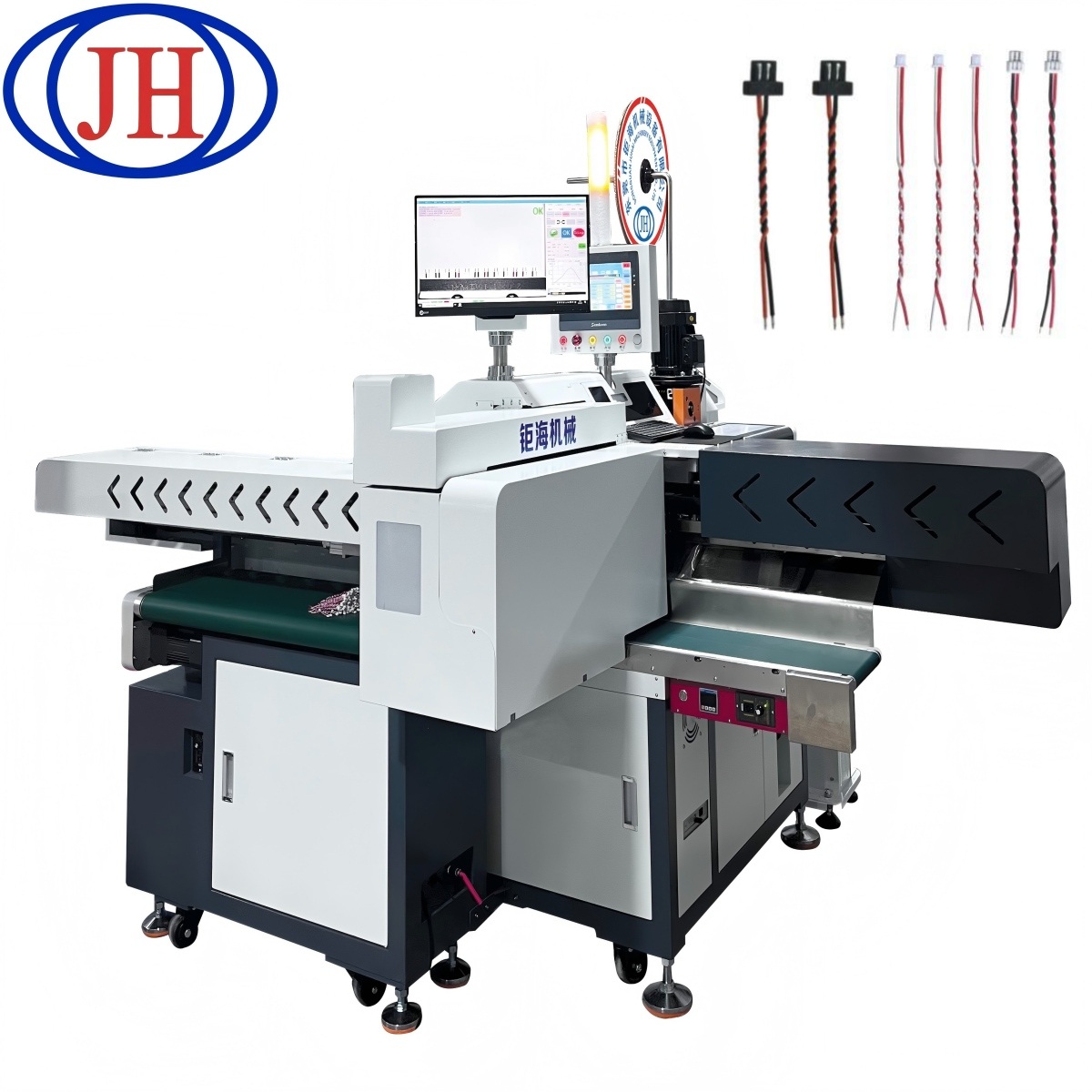

Aplicador de terminal automático de alta velocidade: projetado para produção em massa de fios condutores simples com qualidade consistente
Obtenha velocidade e qualidade incomparáveis na montagem de conectores com nossa máquina automática de chicote de fios dedicada. Projetada como a base da automação de chicotes de fios, esta máquina automática de inserção de alojamentos funciona em perfeita sincronia com outros equipamentos de processamento de fios para fornecer um chicote acabado e impecável, pronto para a próxima fase de produção.
Especificação principal da máquina:
|
Model |
JH05B-12J Fully Automatic Single-End Crimping Twisting Machine |
|
Standard Feature |
Wire cutting, A/B-end stripping, A-end crimping/insertion; B-end stripping, twisting, tinning, braiding (half-strip optional) |
|
Optional Function |
Terminal pressure detection, CCD inspection, wire arranging, marking (housing/wire), servo wire handling |
|
Inspections |
Wire/terminal/housing presence, knots, air pressure, motor status, CCD (stripping/insertion/color sequence) |
|
Production Capacity |
≥4500 sets/h (2P housing, ≤200mm length) |
|
Cutting Length |
Non-twisted: 25-800mm; Twisted: 30-600mm (customizable) |
|
Cutting Accuracy |
±0.1mm + 0.1% of length (depends on wire material) |
|
Applicable housing spacing |
Twisted: 0.8-2.0mm (2P); |
|
Applicable Wire Range |
AWG#32 - AWG#24 |
|
Twist Parameters |
A-end: ≥8mm untwisted; B-end: 8-18mm untwisted |
|
Stripping/Tinning |
A-end: 0-6mm strip; B-end: 0-9mm strip, 4-9mm conductor, 0.5-9mm tin (customizable) |
|
Air Pressure |
0.5-0.7MPa (clean, dry air) |
|
Machine Dimension |
2300×1700×1800mm (excluding twister/oven) |
|
Power Supply |
AC220V |
|
Machine weight |
Approx. 700 KG (excluding twister/oven) |
|
Standard component configuration |
Servo/stepper motors (Inovance/Leadshine), TBI screws, HIWIN rails, Airtac cylinders, self-developed PLC, YIHEDA standard parts, Panasonic/Jiazhun sensors, Omron sensors, Hikvision vision system |
