$38000-42000 /Set/Sets
| Tipo de pagamento: | T/T |
| Incoterm: | EXW |
| Quantidade de pedido mínimo: | 1 Set/Sets |
| transporte: | Ocean,Land,Air,Express |
| porta: | Shenzhen |
Sombra:
Modelo: JH-05B-CCDC
marca: Máquinas JH
Origin: China
Certificação: ISO9001
Setor Aplicável: Planta de manufatura
Serviço Fora Da Garantia: Suporte online
Relatório De Teste Mecânico: Forneceu
Tipo De Marketing: Novo Produto 2019
Período De Garantia Do Componente Principal: 3 anos
Componentes Do Núcleo: PLC, Motor
Velho E Novo: Novo
Lugar De Origem: China
Período De Garantia: 1 ano
Inspeção De Fábrica De Vídeo: Forneceu
| Unidades de venda | : | Set/Sets |
| Tipo de pacote | : | caixa de madeira |
| Exemplo de imagem | : |
|
The file is encrypted. Please fill in the following information to continue accessing it
Destaque do produto:
1、Automação: Alimentação automática de fio, corte, crimpagem, inserção (uma extremidade); torção/estanhagem (outra extremidade) com monitoramento de qualidade.
2 、 alta eficiência: processamento servo-acionado e multifios (até 24 fios).
3 、 ampla compatibilidade: suporta caixas de passo de 0,8-3,96 mm (2-20P).
4 、 operação fácil: interface touchscreen, treinamento mínimo necessário.
5、Troca Rápida:Nenhuma mudança de ferramentas para caixas do mesmo tamanho;ajustes mínimos para diferentes especificações.
6 、 confiabilidade: componentes premium (servo, trilhos, parafusos esféricos) garantem um desempenho estável.
7、Classificação Automática:Separa produtos OK/NG.
8、Personalização: Funções opcionais (torção, marcação, etc.) para produtos padrão/não padronizados.

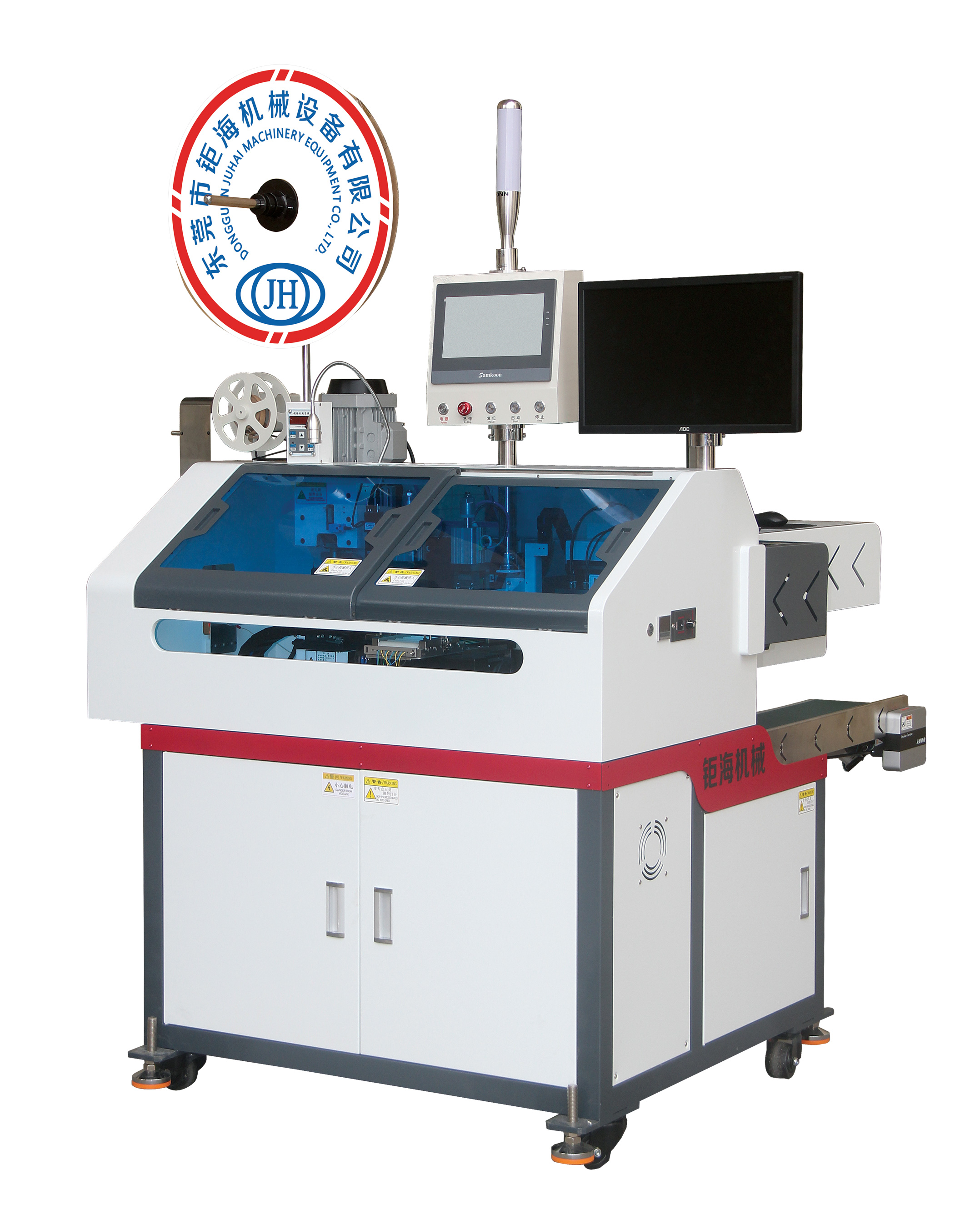

Célula de produção de chicote automático pronta para uso: uma unidade pronta para uso para terminação e testes de fios de ponta a ponta
Como uma máquina especializada para chicotes de fios, nossa máquina automática de inserção de caixas oferece precisão de nível mícron na montagem do conector. Este equipamento essencial para processamento de fios garante alinhamento perfeito e inserção segura sempre, formando a base confiável para sua linha de montagem de chicotes de fios.
Especificação principal da máquina:
|
Model |
JH05B-DDCD Automatic Single-End Crimping and Insertion Machine |
|
Standard Feature |
Wire cutting, AB-end stripping, A-end crimping, A-end housing insertion; B-end long/short wires, full stripping, twisting, tinning, switchable semi-stripping |
|
Optional Function |
Terminal pressure detection, CCD inspection, wire arranging, 12/8/6/4-strand twisting, tubing, shell/wire marking, servo wire feeding, tail bending, laser shell marking, robotic shell loading |
|
Inspections |
Flux/tin presence, wire presence/kinking, terminal/shell presence, air pressure alarm, motor fault, CCD vision (stripping, insertion, color sequence) |
|
Production Capacity |
280–300 cycles/hour (24 terminals/cycle, wire length ≤ 200mm) |
|
Cutting Length |
Equal-length: 30–800mm (customizable) |
|
Long-Short Gap |
Max. 60mm between longest and shortest wire |
|
Cutting Accuracy |
±0.1mm + 0.1% of length |
|
Compatible Housing Pitch |
0.8, 1.0, 1.2, 1.25, 1.5, 2.0, 2.5, 2.54, 3.0, 3.96mm (2P–12P single-row housings) |
|
Applicable Wire Range |
AWG#32-AWG#18 |
|
Strip&Tin Dimensions |
A-end strip: 0–6mm |
|
Air Pressure |
0.5-0.7MPa (clean, dry air) |
|
Machine Dimension |
1900 × 1300 × 1800 mm (excluding twister/oven) |
|
Power Supply |
AC220V |
|
Machine weight |
Approx. 620 kg (excluding twister/oven) |
|
Main component configuration |
Servo/stepper motors (Inovance/Leadshine), TBI ball screws, HIWIN rails, Airtac cylinders, self-developed PLC, Yihada standard parts, Panasonic/Jiazhun sensors, Omron sensors, Hikvision vision system |
