Modelo: JH-7701-TG
| Unidades de venda | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

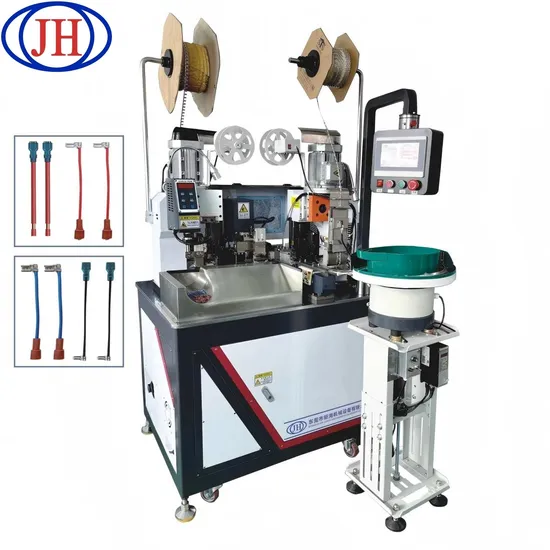

A JH-7701-TG é uma máquina de crimpagem de extremidade dupla totalmente automática com proteção de extremidade dupla – uma extremidade insere uma bainha protetora e a outra extremidade aplica tubo termorretrátil. Esta configuração exclusiva aborda um desafio comum na fabricação de chicotes elétricos: diferentes pontos de conexão geralmente exigem diferentes tipos de proteção em cada extremidade.
Construído na comprovada plataforma JH-7701, o JH-7701-TG expande a capacidade para incluir a aplicação de tubos termorretráteis juntamente com a inserção da bainha, oferecendo aos fabricantes flexibilidade máxima para chicotes de proteção mistos.
A máquina processa fios AWG#24 a AWG#12 (0,3 mm² a 3 mm²), prensa terminais retos 187/250, insere bainhas e aplica tubos termorretráteis – tudo em um ciclo contínuo.
Flexibilidade de proteção de extremidade dupla – Inserção de bainha em uma extremidade, tubo termorretrátil na outra ou ambas as extremidades com a mesma proteção
Crimpagem de terminal reto 187/250 – Suporta terminais flag/retos padrão com posicionamento pull-in-place
AWG#24 a AWG#12 – Ampla faixa de fios de 0,3mm² a 3mm²
Força de crimpagem de 3,0T – Crimpagem robusta para fios grossos e terminais grossos
6 servo motores – Controle de precisão para todas as operações críticas
Disco vibratório versátil – Bainhas do mesmo tipo compartilham o mesmo alimentador para troca rápida
Alta capacidade de produção – Até 3.000 peças/hora (somente crimpagem); 1.800-2.300 peças/hora com proteção dual-end
Componentes premium - guias e parafusos de esfera HIWIN, pneumática Airtac, servo motores Leadshine, rolamentos japoneses
| Parameter | Specification |
|---|---|
| Model | JH-7701-TG |
| Type | Fully Automatic Double-End Crimping & Dual-End Protection Machine |
| Power Supply | AC 220V 50/60Hz |
| Standard Functions | Wire cutting, stripping, dual-end terminal crimping, sheath insertion (one end), heat shrink tubing application (other end) |
| Production Capacity | Crimp only: 3,000 pcs/hour; Crimp + single-end sheathing: 2,300 pcs/hour; Crimp + dual-end protection: 1,800-2,300 pcs/hour |
| Wire Range | AWG #24 – #12 (0.3mm² – 3mm²) |
| Cutting Length | 60 – 9,999 mm (conveyor belt required for ≥800mm) |
| Cutting Accuracy | ±0.2mm + 0.2% of cutting length |
| Stripping Length | 0 – 15 mm |
| Crimping Force | 3.0T |
| Terminal Types | 187/250 straight terminals (flag terminals without sheath) |
| Sheath Types | Same-type sheaths share vibration disc |
| Heat Shrink Tubing | Applied to one end (programmable) |
| Air Pressure | 0.5 – 0.7 MPa (clean, dry air) |
| Machine Dimensions (L×W×H) | 1150 × 780 × 1860 mm (excluding protrusions) |
| Servo Motors | 6 sets |
| Main Components | HIWIN ball screws & guides, Airtac cylinders & solenoids, Leadshine servo motors, Japanese bearings |
1. Proteção de extremidade dupla: bainha + tubo termorretrátil
A característica definidora do JH-7701-TG é sua capacidade de aplicar diferentes tipos de proteção a cada extremidade do fio em um ciclo:
| End | Protection Type | Typical Use |
|---|---|---|
| A-End | Sheath insertion (187/250 straight terminals) | Plug-and-play connector protection |
| B-End | Heat shrink tubing (with optional hot air shrinking) | Insulation enhancement, strain relief, sealing |
Ou ambas as extremidades podem ser configuradas com o mesmo tipo de proteção dependendo dos requisitos da aplicação.
2. Crimpagem de terminal reto 187/250 com pull-in-place
A máquina crava terminais retos 187 e 250 (terminais flag) e realiza posicionamento pull-in-place. Isso garante que cada terminal esteja corretamente encaixado na bainha ou conector sem ajuste manual – economizando trabalho significativo em comparação com métodos manuais ou semiautomáticos.
3. Disco vibratório versátil para alimentação de bainha
Um único disco vibratório lida com bainhas do mesmo tipo, aumentando muito a versatilidade. Para fabricantes que produzem diversas variantes de chicotes com o mesmo tipo de bainha, a troca é rápida e sem ferramentas.
4. Capacidade de crimpagem do terminal de sinalização
Para aplicações onde o revestimento não é necessário, a máquina pode cravar terminais de sinalização sem a bainha protetora – resolvendo o problema de crimpagem de terminais de sinalização de forma limpa e consistente.
5. 6 Servo Motores para Controle de Precisão
Com seis servo motores, o JH-7701-TG oferece controle preciso sobre:
Alimentação e corte de arame
Profundidade de remoção
Força de crimpagem
Posicionamento de inserção da bainha
Colocação de tubo termorretrátil
Indexação entre estações
6. Alta capacidade de produção
A máquina oferece taxas de produção de:
3.000 peças/hora (somente crimpagem)
2.300 peças/hora (crimpagem + revestimento de extremidade única)
1.800-2.300 peças/hora (crimpagem + proteção de ponta dupla)
A capacidade varia inversamente com o comprimento do fio – fios mais curtos permitem ciclos mais rápidos.
7. Processamento de fio longo
Com comprimento de corte de até 9.999 mm, o JH-7701-TG suporta jumpers curtos e cabos longos. Para comprimentos de 800 mm ou mais, recomenda-se uma correia transportadora opcional para coleta de peças acabadas.
8. Construção de componente premium
| Component | Brand | Origin |
|---|---|---|
| Ball screws | HIWIN | Taiwan |
| Linear guides | HIWIN | Taiwan |
| Cylinders & solenoids | Airtac | Taiwan |
| Servo motors | Leadshine | China |
| Bearings | Japanese brands | Japan |
Essa seleção de componentes garante confiabilidade para ambientes de produção 24 horas por dia, 7 dias por semana.
| Option | Description | Application |
|---|---|---|
| Cartridge mold and blades | Quick-change tooling for different wire gauges | Fast changeover between production batches |
| Vertical wire feeder | Feeds wire from vertically mounted reels | Factory layouts with space constraints |
| Axial pay-off device | Active wire feeding from reels | Long wire lengths, consistent tension |
| Long wire conveyor belt | Collects finished wires ≥800mm | Prevents wire tangling and damage |
| Pressure management system | Real-time crimp force monitoring | Quality documentation for critical applications |
| Industry | Typical Application | Why JH-7701-TG |
|---|---|---|
| Automotive | Wiring harnesses with sheathed connector on one end, heat shrink on the other for sensor protection | Dual-end protection types match automotive requirements. 187/250 terminals standard. |
| Home Appliances | Internal wiring with plug-in connectors and heat shrink strain relief | Sheath for easy connector mating. Heat shrink for internal wire protection. |
| Industrial Control | Control panel wiring requiring connector on one end, heat shrink sealing on the other | Both protection types needed in harsh industrial environments. |
| Medical Devices | Sensor cables with plug-in connector and heat shrink sealed lead | Clean, consistent heat shrink for medical cable insulation. |
| New Energy | Battery management wiring with connector and heat shrink protection | 3.0T crimping for thick AWG#12 power wires. |
| Feature | JH-7701SH | JH-7701-TG |
|---|---|---|
| End A protection | Sheath | Sheath |
| End B protection | Sheath | Heat shrink tubing |
| Heat shrink station | ✗ | ✓ |
| Application flexibility | Dual-end same protection | Dual-end different protection |
| Best for | Connector on both ends | Connector one end, heat shrink the other |
Q1: Qual é a principal diferença entre JH-7701SH e JH-7701-TG?
R: O JH-7701SH insere bainhas em ambas as extremidades. O JH-7701-TG insere uma bainha em uma extremidade e aplica tubo termorretrátil na outra extremidade – ideal para aplicações que exigem diferentes tipos de proteção em cada extremidade.
Q2: Ambas as extremidades podem ser configuradas com a mesma proteção?
R: Sim. A máquina pode ser configurada para aplicar bainhas em ambas as extremidades, termorretrátil em ambas as extremidades ou uma de cada – dependendo dos requisitos de produção.
Q3: Quais terminais a máquina suporta?
A: Terminais retos 187 e 250 (terminais bandeira). A máquina os prensa e realiza o posicionamento pull-in-place nas bainhas.
Q4: A máquina pode crimpar terminais de sinalização sem bainhas?
R: Sim. O JH-7701-TG pode crimpar terminais de sinalização sem bainhas de proteção quando necessário.
Q5: Qual é a faixa do fio?
R: AWG#24 a AWG#12 (0,3mm² a 3mm²).
Q6: Qual é a capacidade de produção?
A: 3.000 unidades/hora apenas para crimpagem; 2.300 unidades/hora com revestimento de extremidade única; 1.800-2.300 unidades/hora com proteção dual-end.
Q7: Qual é a força de crimpagem?
R: 3,0 toneladas.
Q8: Qual é a faixa de comprimento de corte?
R: 60 mm a 9.999 mm. Para comprimentos de 800 mm ou mais, recomenda-se uma correia transportadora.
Q9: Quais tamanhos de tubos termorretráteis podem ser aplicados?
R: Consulte a JUHAI com as especificações específicas de sua tubulação para avaliação de compatibilidade.
Q10: Qual é a garantia?
R: Garantia de 12 meses para a máquina completa (excluindo consumíveis), com suporte técnico vitalício e atualizações de software gratuitas.
