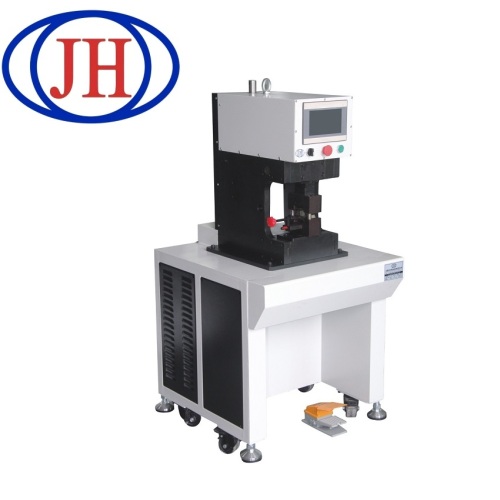

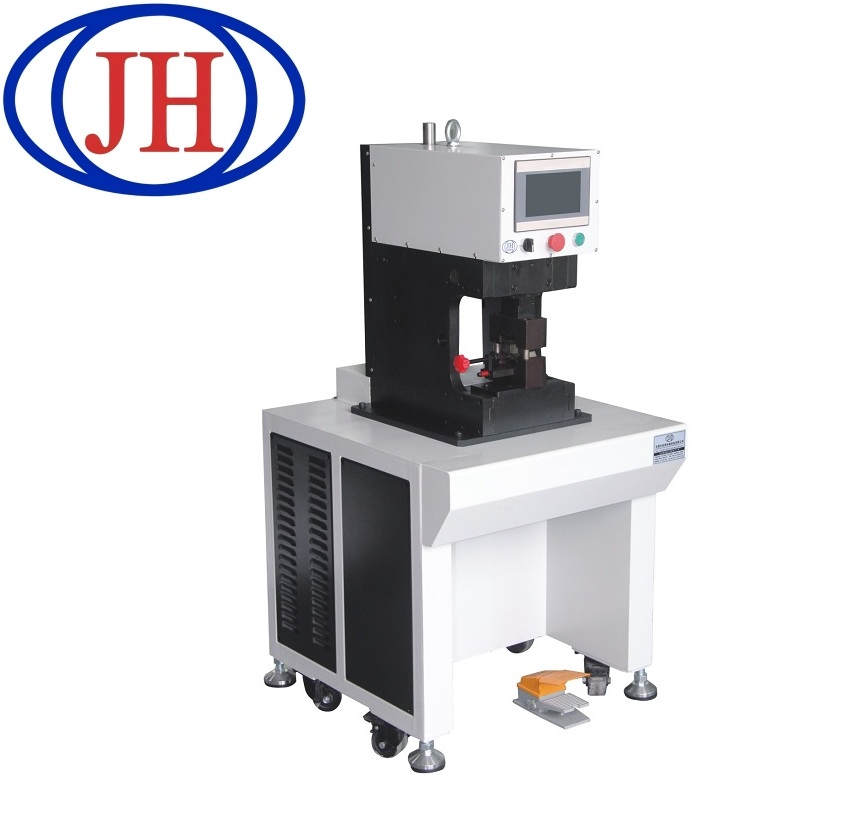

Prensa terminal servo-acionada para precisão e eficiência

Características do produto:

1. Decapagem e crimpagem integradas concluídas em um ciclo para máxima eficiência. Possui controle de conversão de frequência para operação de partida/parada suave, eliminando desgaste mecânico.

2. A matriz de cartucho modular e a unidade de decapagem independente permitem trocas rápidas de matrizes e profundidade de tira ajustável para maior flexibilidade de produção.

3. Suporta operações independentes de decapagem e crimpagem de terminal com modos automático/manual. Todos os tempos de movimento são ajustáveis ​​com base nas especificações dos fios e terminais.

4. Controle completo do programa PLC com interface touchscreen HMI de 7 polegadas. Componentes pneumáticos e válvulas garantem durabilidade a longo prazo.

5. O sistema dedicado de recuperação de sucata de fio mantém o ambiente de trabalho limpo.

Uma estação de trabalho de crimpagem semiautomática padrão é um sistema focado que compreende vários componentes integrados:

Interface do operador e unidade de controle: Um pedal ou botões bimanuais para início seguro do ciclo, geralmente combinados com uma IHM simples ou controles de discagem para definir parâmetros de crimpagem.

Sistema de alimentação de terminal (opcional, mas comum): Um alimentador vibratório ou suporte de bobina de fita de bancada que apresenta automaticamente o próximo terminal à bigorna de crimpagem, eliminando o manuseio manual do terminal. Para máxima flexibilidade, alguns modelos contam com carregamento manual do terminal.

Esta máquina de crimpagem de fio semiautomática combina operação guiada pelo usuário com precisão servo-acionada para crimpagem consistente de terminais. Ideal como máquina de crimpagem versátil para cabos, garante conexões elétricas confiáveis ​​em vários tipos de fios e tamanhos de terminais.

A intuitiva máquina de crimpagem automática possui pressão programável e controle de curso, oferecendo a repetibilidade da automação enquanto mantém a flexibilidade do carregamento manual. Seu servo acionamento preciso a torna uma máquina de crimpagem de terminais elétricos confiável para pequenos lotes, protótipos ou linhas de produção com foco na qualidade.

Para processamento integrado, ele pode ser combinado com uma máquina automática de decapagem e crimpagem para agilizar a preparação e terminação dos fios. Esta máquina de crimpagem de cabos compacta, porém robusta, oferece resultados profissionais onde a automação total não é necessária, mas a precisão não é negociável.

O Núcleo da Prensa de Crimpagem: Alimentado por um cilindro pneumático (mais comum) ou um servo motor. Ele abriga as matrizes superior e inferior de precisão específicas para o tipo de terminal. Esta unidade executa a ação de pressão programada.

Bigorna/ninho de fio: Um local dedicado onde o operador posiciona o fio, garantindo profundidade de inserção consistente no cilindro do terminal.

Monitoramento de qualidade básico (opcional): Modelos semiautomáticos de última geração podem incluir um monitor de força de crimpagem (CFM) que fornece uma luz de avanço/não avanço ou um gráfico simples para verificar se cada crimpagem atendeu à janela de força programada.

Fluxo de trabalho típico: O operador carrega o fio → (terminal de alimentação da máquina) → O operador ativa o ciclo → Crimpagem da máquina → O operador remove o conjunto finalizado.

Especificação principal da máquina:
